OTS-8000MN-U4K

OTS-8000MN-U4K 光传输产品,是一款具备4K/8K信号传输功能的迷你型终端产品,该产品隶属于博亚威源广播电视产品系列。该产品具有出众的指标特性及高安全性可靠性,广泛适用于直播现场、体育赛事、重要会议、演唱会、制作公司及其他高标准需求的直播现场。产品兼容SMPTE全部标准(包含但不限于符合ST-2082-1、ST-2081-1、ST-424、ST-425M、ST-344M、ST-292M...

联系我们
产品详情

PRODUCT DETAILS

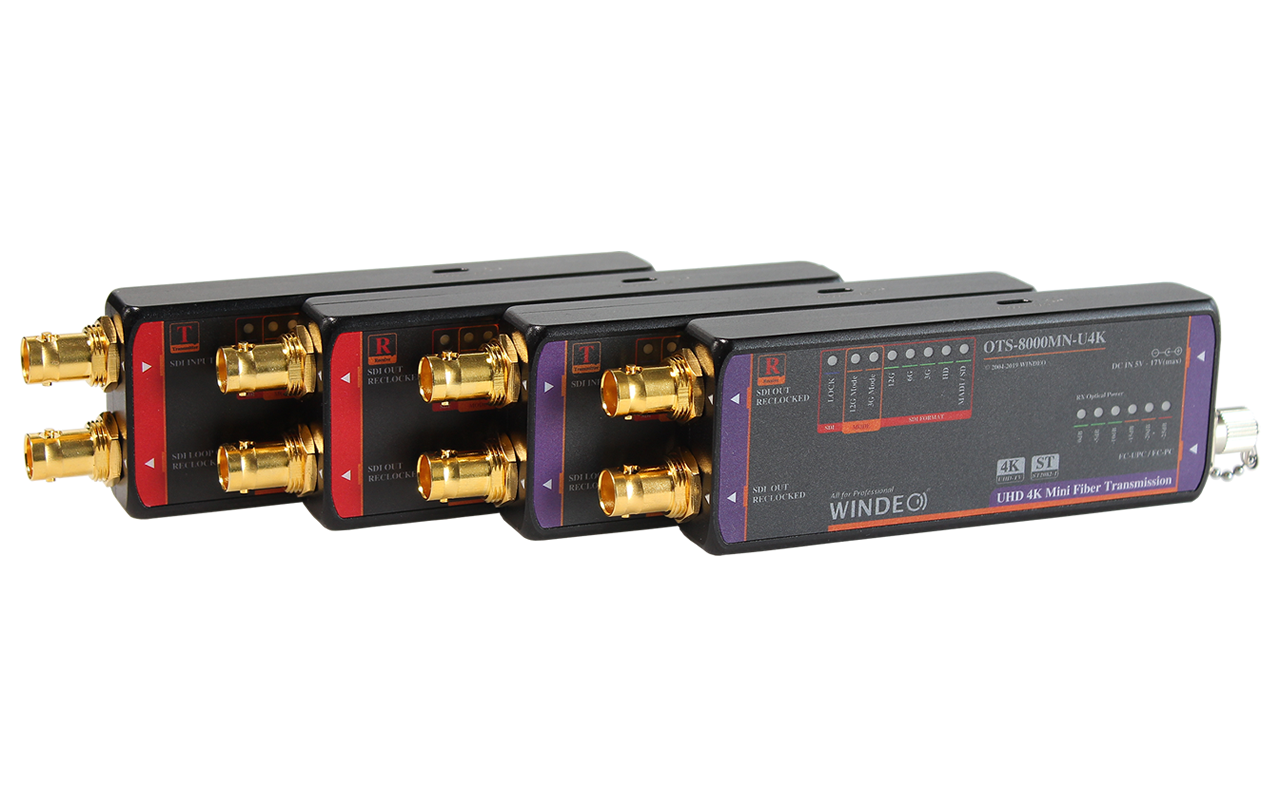

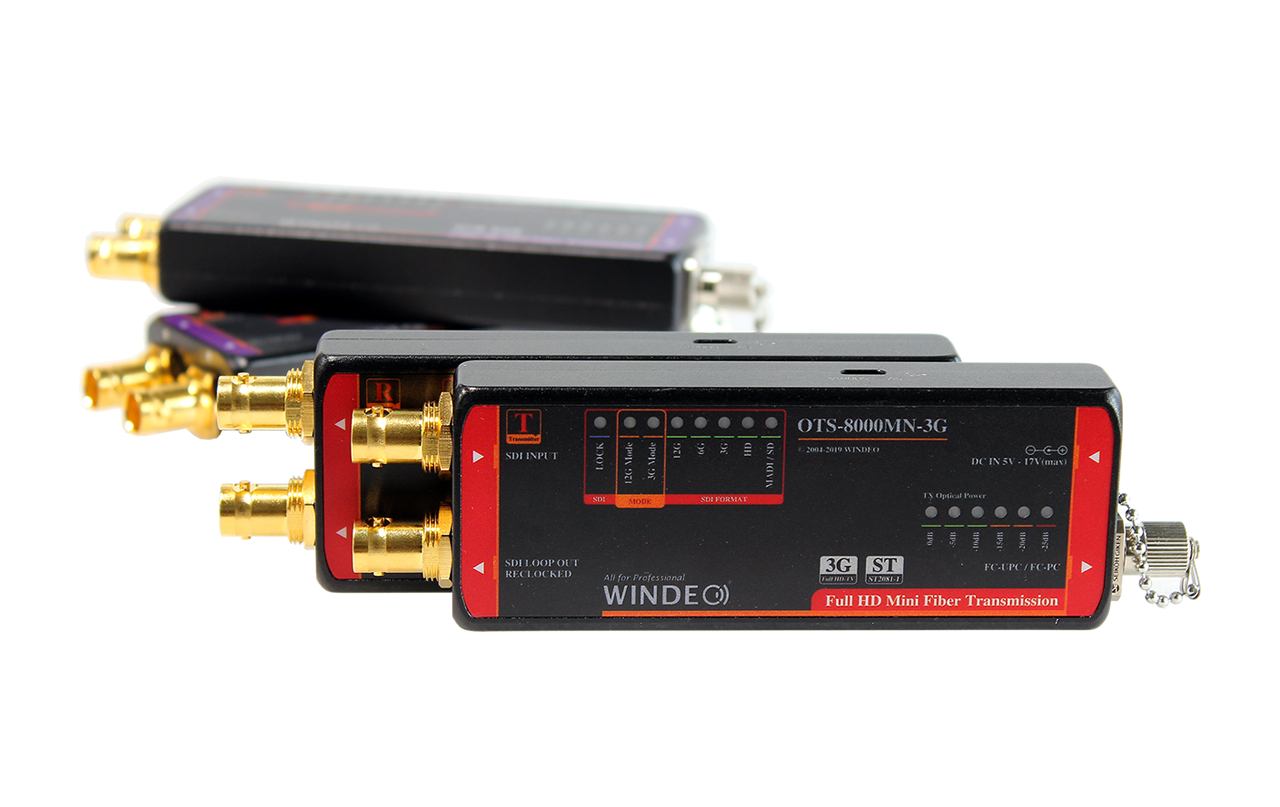

OTS-8000MN-U4K

        OTS-8000MN-U4K 光传输产品,是一款具备4K/8K信号传输功能的迷你型终端产品,该产品隶属于博亚威源广播电视产品系列。

        该产品具有出众的指标特性及高安全性可靠性,广泛适用于直播现场、体育赛事、重要会议、演唱会、制作公司及其他高标准需求的直播现场。

        产品兼容SMPTE全部标准(包含但不限于符合ST-2082-1、ST-2081-1、ST-424、ST-425M、ST-344M、ST-292M、ST-259M标准的11.88Gbps、11.868Gbps、5.94Gbps、5.934Gbps、2.97Gbps、2.967Gbps、1.485Gbps、1.4835Gbps、270Mbps 各类SDI信号及NTSC/PAL制式非标准图像格式),并且兼容符合数字地面广播标准的DVB-ASI异步串行数字接口格式信号。


产品特点:


● 支持传输速率:143Mbps-11.88Gbps

● 支持标准:ST-2082-1、ST-2081-1、ST-425MA/B、ST-424M、ST-344M、ST-310M、ST-305M、ST-297M、ST-292M、ST-259M

● 内置3级高速消抖动电路,确保超低输出抖动

● 产品发送端带有LOOP独立环出端口,具备消抖动功能,可作为信号调理及信号源使用

● 产品接收端具有独立双输出端口,确保端口间故障隔离,并具备独立消抖动电路

● 支持SD-12G任意格式Pathological病态码传输

● 支持SD-12G任意格式Equalizer测试图形传输

● 支持SD-12G任意格式PLL锁相环测试图形传输

● 采用内置式激光器,确保稳定可靠

● 光口采用外置式FC/UPC接口,低插损高安全性

● 具有SDI信号格式指示LED组、信号锁定LED及光链路动态指示LED组

● 采用外接式DC电源连接器或MicroUSB供电

● 外壳采用7系航空铝数控机床加工而成


测试对比,参照SMPTE 2082-1: 2015 11.88Gbps

项目

SMPTE 2082-1:2015

OTS-8000MN-U4K

输入阻抗

75Ω

75Ω

输出阻抗

75Ω

75Ω

反射损耗

≥-4dB

( Min ) -4dB

信号幅度

720mV-880mV

830mV

DC偏移

0V±500mV

0V±10mV

上升时间20%-80%

<45ps

35.6ps

下降时间20%-80%

<45ps

35.1ps

Timing Jitter定时抖动

<8UI

0.98UI(10Hz)

Align Jitter 对齐抖动

 <0.3UI

0.16UI

Rise Overshoot 上升过冲

<10%

8.30%

Fall Overshoot 下降过冲

<10%

8.30%

测试对比,参照SMPTE 425M-A/B执行标准 2.970Gbps

项目

SMPTE-425M-A/B

OTS-8000MN

输入阻抗

75Ω

75Ω

输出阻抗

75Ω

75Ω

反射损耗

≥15dB

( Min ) 15dB

信号幅度

720mV-880mV

855mV

DC偏移

0V±500mV

0V±10mV

上升时间20%-80%

<135ps

40.2ps

下降时间20%-80%

<135ps

40.1ps

Timing Jitter定时抖动

<2UI

0.29UI

Align Jitter 对齐抖动

 <0.2UI

0.12UI

Rise Overshoot 上升过冲

<10%

0.00%

Fall Overshoot 下降过冲

<10%

0.00%


OTS-8000MN/-U4K技术资料下载
